三回程沙子烘干机,即高效组合式三筒烘干机。三回程沙子烘干机。郑州市同辉机械高效组合式三筒烘干机具有结构紧凑，占地面积少，是相同与产量单筒烘干占地面积的地1/2，工作可靠，能耗低，热效率高，物料烘干效果好，容易实现自动化控制，操作人员少的特点。

一、三回程沙子烘干机的主要用途

       高效组合式三筒烘干机主要用于烘干一定湿度范围内多种物料，如干粉砂浆行业所用的黄砂、铸造行业用的各种规格型砂。建材水泥行业用的高炉矿渣。小粒度粘土，化工行业用于不起化学变化、不怕高温及烟尘弄脏的小颗粒物料。根据不同行业对烘干后物料终水份要求，烘干后的物料含水量可以达到1—0.5%以下。

进入烘干机内的物料以不粘筒壁及扬料板为宜。进入烘干机内热交换的气体温度不宜高于750摄氏度，如有特殊要求高温烘干，烘干机的入口处内筒及杨料板可用耐热钢板制造。

二、三回程沙子烘干机安装与调试

      1、烘干机的安装要严格按上装配图和基础图的要求规范施工，在烘干机安装前，对其零部件及其辅佐件应一律清查，清擦，清理干净完备齐全。

      2、由于烘干机是长体大型设备，所以安装时应按以下顺序和方法进行：

   （一）划基础线：在基础标板上正确的划出十字线，标高线，中心标板埋设要达到使用方便，准确。还要考虑机座安装后不被遮盖。

   （二）安装底座与拖轮：铲平垫铁位置，划出底座及拖轮的中心线，按照图纸要求，找准底座与拖轮的安装位置，调平放正，先把基础孔灌浆，混凝土达到一定强度时，拧紧地脚螺栓，复查合格后，即可安装筒体。

   （三）安装筒体及滚圈：将滚圈装在筒体上，并将固定时所需要的凹状接头要一正一反交错配置，再调整垫铁的厚度，使滚圈与凹状接头的接触保持应留的间隙，切勿一致，然后点焊凹状接头螺栓头部与筒体内。

   （四）安装大齿轮：安装前检查对接面接口，不能有碰撞痕迹，把大齿轮与筒体接触表面清擦干净，然后将两半齿轮小心对好并拧紧接口螺栓，便将大齿轮装在筒体上。转动筒体，并检查大齿轮的径向跳动和侧向摆动，直至校调合格。

   （五）安装小齿轮、减速机、电机：根据装好的大齿轮，调整好大、小齿轮的啮合参数，达到设备规定要求，固定好小齿轮，减速机电机的位置。

   （六）安装齿轮罩：与齿轮的边缘距离匀称。

     3、上述工作全部做好后，再进行二次灌浆，对灌浆的要求应按土建设计的有关规定进行。与灌浆有关的安装复查和调试工作同步进行，确保烘干机的安装质量。

三、三回程沙子烘干机操作与保养

      1、烘干机的干燥效率高低，很大程度上取决于燃烧室的好坏，所以在烘干机操作过程中，必须对燃烧室、鼓风机和除尘吸尘设备加以特别的注意。

2、在开动烘干机前一个小时点燃炉子，检查所有的附属设备，包括烘干机的各个传动部分，支拖部分等，都应当紧固、正常、滑滑、可靠方可开车。

（一）点燃炉子前应检查火炉、炉篦子、给料装置、燃烧室、炉坑内的炉渣、炉门、空气导管、调节阀和鼓风机、除尘器等。

（二）开启烘干机前应检查燃料、工具、传动支托装置润滑全部轴承及摩擦面。

（三）开动烘干机的步骤是先启动烘干机电机，后开动运输湿料设备，再启动干料运送设备，形成连续均匀的作业程序。

3、在烘干机运转过程中要经常检查各部分轴承的温度，温度不得超过50℃，齿轮声响应平稳，传动、支托和筒体回转应无明显的冲击、振动和传动，还应该经常做好设备的检查、维护和保养工作，其内容应包括：

（一）全部螺栓紧固件不应有松动现象。

（二）要经常注意滚圈和挡轮，拖轮的接触情况。

（三）挡风圈，齿轮罩不应有翅裂和摩擦撞损情况。

（四）各部位应按下表进行正常润滑。

润滑点： 润滑材料 润滑时间及周期电机钠钙脂 6个月；减速机轴承 钙基脂 6个月；减速机齿轮 10﹟油 换/3个月；传动轴承 钙基脂2次/班；支托轴承 钠钙油脂 6个月；挡轮轴承 钠钙油脂 6个月。

四、三回程沙子烘干机故障与排除

1、烘干后的物料水分含量大于规定数值，其消除方法是控制烘干机的生产能力，加大或减少热量的供给；

2、滚圈对筒体运转有摆动，其原因是滚圈的凹形接头侧面没有夹紧，消除方法是用垫板使滚圈和凹形接头保持均匀且夹紧适当，防止过紧而容易发生事故；

3、大齿轮与小齿轮的啮合间隙被破坏，其原因是a.拖轮磨损b.挡轮磨损c.小齿轮磨损其消除方法是根据磨损情况进行车削或更换，也可以反面安装或成对更新；

4、通体振动，其原因是a.拖轮装置与底座连接被破坏，消除方法是校正紧固连接部位，使其处于正确位置；

5、滚圈侧面磨损，消除方法是根据磨损彻程度，对滚圈进行车削或更换。

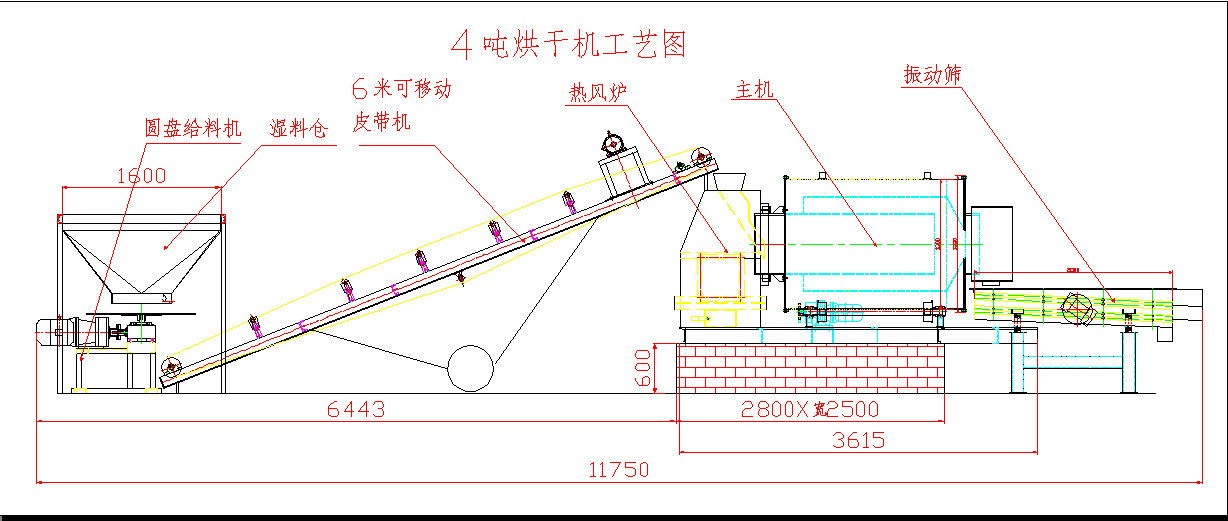

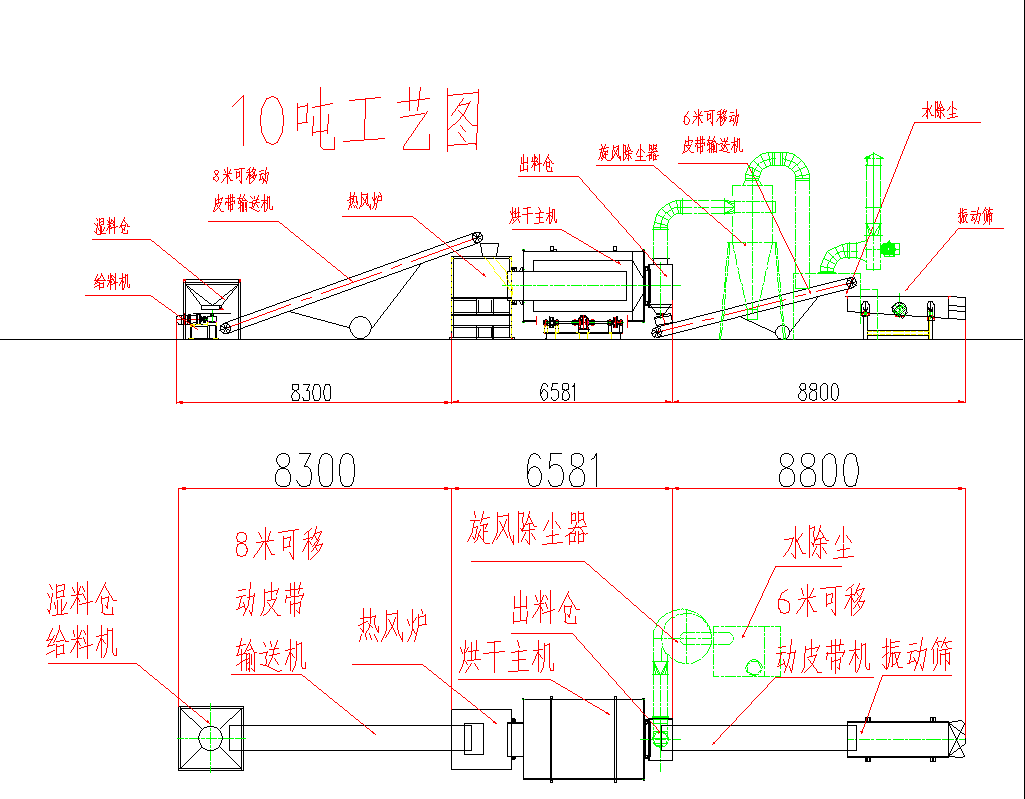

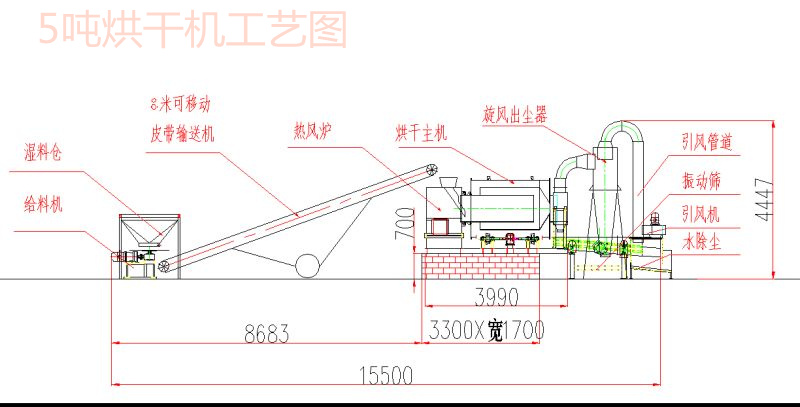

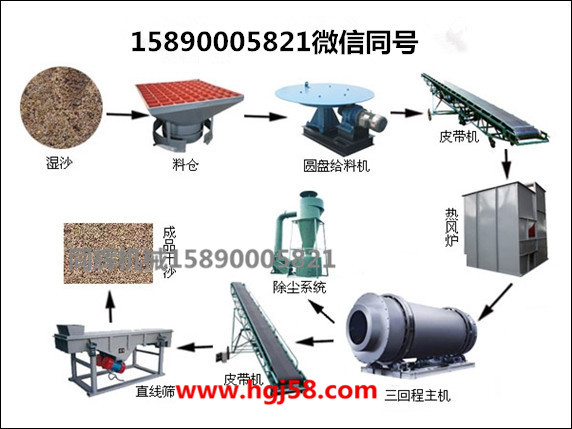

五、三回程沙子烘干机工艺流程图

六、三回程沙子烘干机技术参数

规格 Φ1.26×1.5m Φ1.26×1.8m Φ1.61×2.71m Φ2.1×3.6m Φ2.1×4.25m Φ2.4×4.25m Φ2.4×5.6m Φ2.8×6.5m

最高进气温度（℃） 700-750 700-750 700-750 700-750 700-750 700-750 700-750 700-750

生产能力（T/h） 13-18 15-23 20-28 24-33 35-40 40-60 55-75 70-120

电动机功率（kw） 5.5×2 7.5×2 5.5×4 7.5×4 11×4 15×4 18.5×4 15×4

规格（直径*长度） Φ2.8mх12m（三层） Φ3.2mх12m（三层） Φ4mх12m（三层）

产量（吨/天） 500 700 1000

总功率（kw） 106 130 180

占地面积（㎡） 7mх35m 8mх40m 8mх45m
